一、 CUT-2001A超聲波金屬探傷儀的概述：



 CUT-2001A型超聲波金屬探傷儀為A型脈沖反射式超聲波探傷儀。由集成電路和晶體管混合組成，耗電省，探傷靈敏度高，可交直流兩用。適合板材板波探傷、大型鑄件、鍛件的超聲波金屬探傷,交直流電源和主機裝成一體，攜帶方便，是一臺寬頻帶，性能優異的超聲波金屬探傷儀，深受用戶歡迎，其主要特點如下：

1、機內電池能連續工作8小時以上，特別適合于探傷現場無交流電源或探傷現場不能用交流電源的用戶。

2、采用高亮度，對角線為120mm的大屏面矩形示波管，解決了電磁場干擾引起的波幅抖動，探傷人員長時間觀察不易引起眼睛疲勞。

3、儀器定量測試范圍為108dB，其中1dB10檔，10dB5檔， 6dB8檔，適宜使用半波高度法探傷，增益微調，調節量約18 dB，調節時波幅升降平緩，無突變。

4、所有集成電路，晶體管均設計在低電壓，小電流，低功耗狀態工作，經久耐用，可靠性高，故障少。

5、使用交流電源供電時，儀器允許電網電壓在300V至150V范圍內供電，儀器各項指標不變化，如電網電壓超出規定范圍，儀器能自動保護。

6、機內關鍵部位短路，開路或接觸不良均能自動保護，以防止因連鎖反應造成故障范圍擴大。

7、CUT-2001A型超聲波金屬探傷儀，增加了報警功能，它對閘門內的“進波”和“失波”進行報警。



二、 CUT-2001A超聲波金屬探傷儀的主要技術指標：



1、工作頻率：0.5MHz--16MHz

2、探傷靈敏度余量：＞56dB （200mm/φ2缺陷波）

3、始波寬度＜12mm （200mm/φ2缺陷波滿度時）

4、回波寬度＜5mm （縱波）

5、分辯率：X值≥30 dB

6、盲區：≤8mm

7、水平線性誤差＜1%

8、垂直線性誤差＜3%

9、動態范圍：＞30dB

10、電噪聲電平/靈敏度余量≤4%/46 dB

11、衰減器精度：任相鄰12 dB誤差不大于0.5 dB

12、定量增益精度：48dB中任一檔誤差小于0.5 dB

13、探傷深度0-100mm，0-300mm，0-3000mm 三檔連續復蓋

14、重復頻率約0~100mm，500Hz

                             0~300mm，0~3000mm，250Hz

15、發射脈沖幅度＞550VP-P

16、使用電源：直流9.8-14.5V，交流220V±20%

17、功耗： 直流5W（工作電流約400mA），交流10W

18、報警：靈敏度±1dB

19、報警范圍：10%---100%波高

20、體積：230mm×130mm×320mm(寬×高×深)

21、重量：主機：3.4kg；電池：1.8kg；充電器：0.9kg

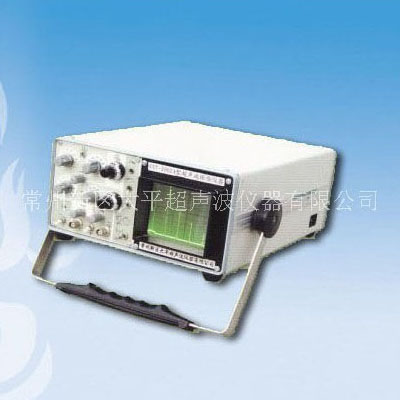

 （產品外觀及配置以實物為準）
