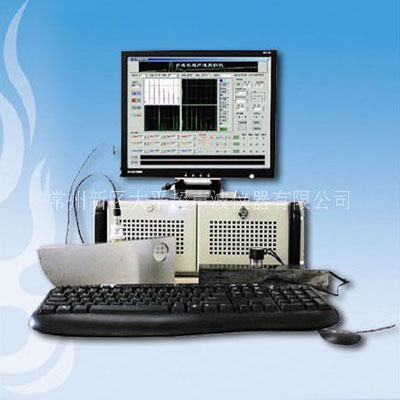

產品型號:CUT-DT
一、CUT-DT全數字多通道超聲波探傷儀的功能和特點:
1、體積小、重量輕、結構緊湊
2、全數字式,自主知識產權,功能強大
3、電路設計和制造工藝先進,性能可靠、工作穩定
4、信噪比高,缺陷分辨能力強
5、閘門報警功能齊全,抗干擾能力強
6、最多高達64 通道
7、預留編碼器, 16 入/16 出等I/O 接口
8、系統配置簡單靈活,以達到更多通道的要求
9、可靠性高,維護方便
10、基于windows 平臺,強大的報表文檔處理能力
11、自主開發的控制界面,人性化,可操作性高
12、軟件模塊化,可根據需要進行配置
13、自主知識產權,便于用戶二次開發
14、可為用戶特別設計應用軟件,滿足用戶的特殊要求
15、強大的TCP/IP 通訊能力
二、CUT-DT全數字多通道超聲波探傷儀應用范圍:
1、汽車工業:火花塞檢測、安全組件的單獨檢測
2、航空工業:復合材料檢測以及浸入和掃描檢測
3、鐵路:車輪和車軸檢測
4、發電廠:焊縫檢測、多通道缺陷檢測和壁厚檢測
5、冶金工業:鑄造檢測
6、鋼廠:鋼軌、鋼條和鋼管檢測
7、研究:復雜應用,如復合材料、粉末冶金、連結接頭、材料性質等檢測
三、CUT-DT全數字多通道超聲波探傷儀的主要技術指標:
1、儀器類型:A型脈沖超聲波六通道探傷儀器
2、最高重復頻率:單個通道最高重復頻率按協議可達20KHz;一般可達10KHz
3、連續工作時間: 0~40℃環境溫度下24小時
4、重復頻率: 系統最高工作頻率20Hz,單個通道重復頻率可設置為10KHz-5KHz-2.5KHz-1KHz-0.5KHz
5、通道工作時序: 兩個通道輪換工作
6、掃描范圍:10~5000mm(鋼縱波),連續可調
7、水平線性誤差:小于1%
8、探頭工作模式: 單探頭發射、接收、或雙探頭分別發射、接收
9、放大器頻段:0.5MHz-15MHz
10、增益:80dB,步進0.1dB
11、探傷靈敏度:大于50dB
12、抑制電平:0~100%
13、分辨率:大于26dB
14、動態范圍:大于30dB
15、垂直線性誤差:不大于5%
16、報警: 各通道最多可設定A、B、C 三個報警門
16.1閾值: 垂直刻度的3%~100%,步級可調
16.2顯示方式: 以一水平亮線(BAR)顯示,水平方向表示時間,垂直方向表示閾
16.3報警方式: 各報警門可分別設置為進波和失波報警
16.4報警門觸發方式: A門、B門:同步觸發 C門:同步觸發,跟蹤鎖定
16.5相關抗干擾:相關次數:進波:1~15 次,失波:3~15 次;各門均可分別
16.6發警:機內音響報警(三個報警門有三種不同的聲音),電脈沖輸出
16.7電脈沖輸出
16.7.1 電脈沖性能:各報警門分別輸出,10-30V光電隔離
16.7.2 延滯輸出:延滯:電脈沖可設為延滯輸出, 延滯時間設置:0~2 秒,0.1 秒步進
17、界面跟蹤
17.1各通道C 報警門可設置為界面跟蹤門
17.2界面跟蹤門起始點,寬度及閾值均同報警門
18、儀器重量:約15kg
19、儀器體積:558mm×430mm×173mm(長×寬×高)
20、儀器允許使用環境
儲存溫度:-20℃~+60℃
使用溫度:0℃~+40℃
相對濕度:20%~90%
21、電源:220V(±10%),50Hz
22、功耗:250W
(產品外觀及配置以實物為準)
