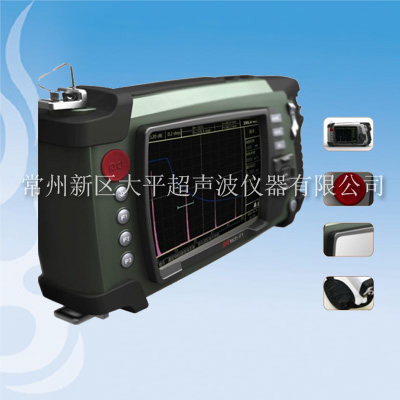

一、PD-F1超聲波探傷儀特點：

1、高分辨率TFT LCD，獨特的遮陽設計，符合人體工程學。

2、采用高端ARM處理器，系統響應速度快，實時性好。

3、采用性能先進的前置放大器，大大減小檢測盲區。

4、簡潔易用的人機交互，儀器操控性強。

5、高達4 GB海量存儲，能夠進行長時間的探傷波形動態記錄，存儲大量波形信息。

6、具有豐富的通信接口，強大的數據備份和數據轉儲能力。

7、防水等級IP64

8、鍵盤背光功能

9、探頭接口采用瑞士原裝進口的LEMO接頭，美觀大方，耐用性好。

10、增加Internet網口，可接入以太網。

11、增加了大量的操作提示信息，人機交互界面更加友好。

12、用戶可根據自己喜好來選擇不同的屏幕顏色。

13、內置AWS、API5UE等多種標準。

14、屏幕分辨率

二、PD-F1超聲波探傷儀主要性能指標：

1、探測范圍：(0~9999)mm

2、工作頻率：(0.25~20)MHz

3、各頻段等效輸入噪聲：＜15%

4、聲速范圍：(1000~20000)m/

5、發射脈沖：負脈沖s

6、能量可選擇，適用探頭范圍廣

7、脈沖寬度在(0.1~0.5)μs 范圍內連續調節，以匹配不同頻率的探頭

8、脈沖幅度：低（300伏）、中（500伏）、高（700伏）分級選擇，適用探頭范圍廣

9、脈沖寬度：在（0.1~0.5）μs 范圍內連續調節，以匹配不同頻率的探頭.

10、探頭阻尼：50Ω，150Ω、300Ω、400Ω可選，滿足靈敏度及分辨率的不同工作

11、動態范圍：≥36dB 數字抑制：(0~80)%，不影響線性與增益

12、垂直線性誤差：≤2.6%

13、水平線性誤差：≤0.1%

14、分 辨 力：>38dB

15、靈敏度余量：60dB.

16、電噪聲電平：≤10%

17、濾波頻帶： （0.25~20）MHz，根據探頭頻率全自動匹配，無需手動設置

18、探傷通道：200組探傷工作通道

19、探頭接口：LEMO接口, ERA.1S

20、探頭類型： 直探頭、斜探頭、雙晶探頭、穿透探頭

21、報 警： 蜂鳴器報警, 鍵盤背光燈報警

22、電 源： 直流（DC）9V；鋰電池連續工作6~8 小時以上

23、外型尺寸：220×156 × 58 (mm) 結構待定

24、環境溫度：(-10~50)℃

25、相對濕度：(20~95)%RH

注：以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得的。

三、PD-F1超聲波探傷儀主要功能參數：

1、數據采集：

硬件實時采樣：10 位AD 轉換器，采樣速度125MHz，波形高度保真。

檢波方式：正半波、負半波、全波、射頻檢波。

閘門讀數：?jiǎn)伍l門和雙閘門讀數方式可選；閘門內峰值讀數、邊緣檢測可選。

增益：0-110dB，最小增益調節量0.1dB，獨特的全自動增益調節及掃查增益功能。

2、探傷功能

能波峰記憶：實時檢索缺陷最高波，記錄缺陷最大值。

Φ值計算：直探頭鍛件探傷找準缺陷最高波后自動計算、顯示缺陷當量尺寸。

缺陷定位：實時顯示缺陷水平、深度（垂直）、聲程位置。

缺陷定量：缺陷當量dB 值實時顯示

缺陷定性：通過回波包絡波形，方便人工經驗判斷

探頭頻率檢測：通過抓取回波，準確檢測出探頭的中心頻率，500mm范圍內任意波幅回波，一鍵輕松完成檢測。

曲面修正：修正斜探頭圓管檢測時的深度和水平距離

修正模式：內弧/ 外弧

DAC/AVG：曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自動浮動、隨聲程自動擴展、隨延時自動移動。能顯示任意孔徑的AVG 曲線。

裂紋測高：利用端點衍射波自動測量、計算裂紋高度。

B型掃描：采用定時掃描方式形成B型圖像

門內展寬：放大回波細節，便于回波分析

動態記錄：檢測實時動態記錄、存儲、回放波形，每段記錄可達8分鐘，。

波形凍結：凍結屏幕上顯示的波形，便于缺陷分析

焊縫圖示：顯示焊縫坡口形式和聲束走向，直觀顯示缺陷位置。

內置標準：可自由設置各行業探傷工藝標準回波編碼：輸入工件厚度，儀器根據一次波、二次波及多次波的區域能生成不同的背景色彩。

工作方式：直探頭、斜探頭、雙晶探頭、穿透探傷

閘門報警：門位、門寬、門高任意可調；B 閘門可選擇設置進波報警或失波報警；

數據存儲200 組探傷參數通道，可預先調校好各類探頭和儀器的組合參數，自由設置各行業探傷標準；可存儲10000 幅探傷回波信號及參數，實現存儲、讀出及通過USB接口傳輸。

3、實時時鐘

實時探傷日期、時間的跟蹤記錄，并記錄存儲。

4、通訊接口

USB主機接口和從機接口，既能與PC機通信，又能方便地訪問U盤。

藍牙無線通信模塊。

5、電池模塊

高容量鋰電池模塊，在線充電和脫機充電兩種充電方式，方便探傷人員使用。
